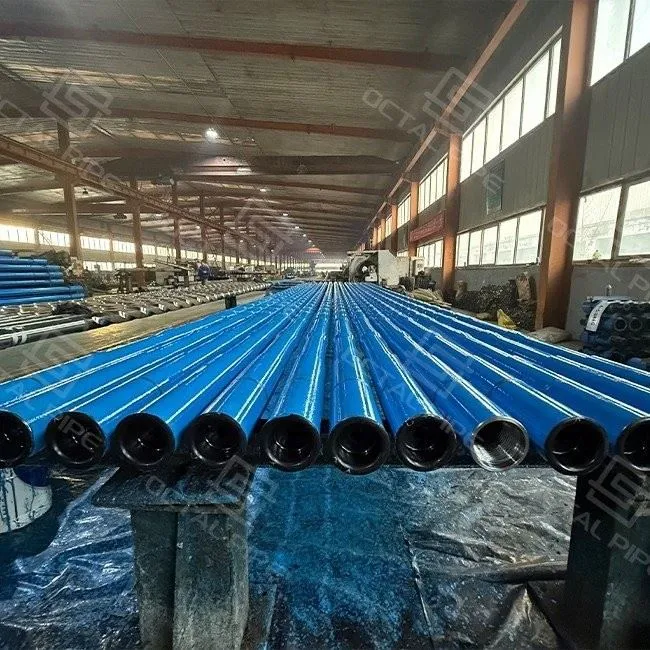

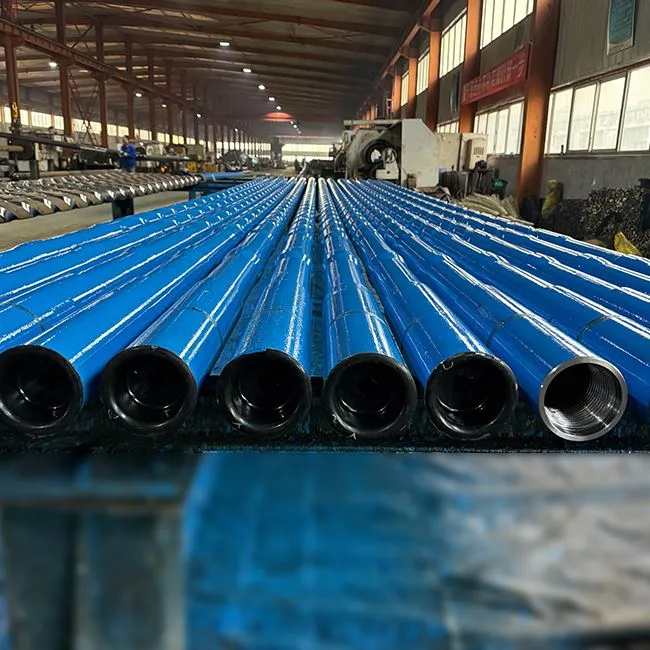

ቁፋሮ ቧንቧ

የቧንቧ ቁፋሮየአረብ ብረት መሰርሰሪያ ሕብረቁምፊ ቱቦ የተበሳጨ ጫፎች እና በተበየደው የመሳሪያ መገጣጠሚያዎች፣የተመረተ እና በኤፒአይ Spec 5DP ቁጥጥር የሚደረግበት በመሆኑ ግዥው መቀበልን፣መፈለጊያውን መቆለፍ እና ቧንቧው ወደ ማሰሪያው ከመድረሱ በፊት{1}አስተማማኝነቱን ማረጋገጥ ይችላል።

እንደ መሰርሰሪያ ቧንቧ አምራች፣ Octal Pipe የሚቆጣጠሩት የብልሽት ነጥቦች ላይ ያተኩራል{0}የመሳሪያ መገጣጠሚያ ብየዳ፣ ክር ታማኝነት እና ጭነት{1}ደረጃ መዛግብት{2}ምክንያቱም አብዛኛው የማሽን መዘግየቶች የሚጀምሩት ከቧንቧው ሳይሆን ከግንኙነቱ ነው። የመሳሪያ መገጣጠሚያ ግንኙነቶች. ይህ የሜካኒካል ጥንካሬን፣ የመጠን ትክክለኛነትን እና ከአለም አቀፍ ቁፋሮ መሳሪያዎች ጋር መለዋወጥን ያረጋግጣል።

በተጨባጭ የግዢ አነጋገር፣ የፓይፕ መሰርሰሪያ ችግሮች ብዙውን ጊዜ ወደ ታች ጉድጓድ አይጀምሩም{0}የሚጀምሩት።ግልጽ ያልሆነ የ PSL/የክፍል ወሰን፣ የማይዛመዱ ግንኙነቶች/የመሳሪያ መገጣጠሚያዎች እና የጎደሉ የፍተሻ መዝገቦችገቢ ቼኮችን የሚዘገይ እና የጎን መዘግየቶችን{{0}የሚፈጥር። Octal አቅርቦቶች API 5DP መሰርሰሪያ ቧንቧ እንደ አንድተቀባይነት{0}ዝግጁ ጥቅልየ RFQ ግብዓቶችን አጽዳ (ኤፒአይ RP 7G እንደ ምርጫ ማመሳከሪያ በመጠቀም)፣ የተገለጸ የፍተሻ ወሰን፣ እና የድጋሚ ሥራን እና ክርክርን በኋላ የሚቀንስ የሰነድ ጥቅል።

ቁፋሮ ቱቦዎች የወለል ሮታሪ ሲስተምን ከቢት እና ከታችኛው ጉድጓድ ስብሰባ (BHA) ጋር የሚያገናኘው የስራ ሕብረቁምፊ ነው። በመደበኛ ቁፋሮ ውስጥ, በተመሳሳይ ጊዜ ሶስት ተግባራትን ያከናውናል. በመጀመሪያ፣ የ rotary torque እና RPM ከላይኛው አንፃፊ ወይም rotary table በመሳሪያው{2}የጋራ ማገናኛዎች በኩል ቢትውን ያስተላልፋል። ሁለተኛ፣ አክሺያል ሎድ (ክብደቱ{4}በ{5}ቢት) እና የጉድጓድ ቦሬ አቅጣጫ ሲቀየር እና ሕብረቁምፊው ከጉድጓዱ ጋር ሲገናኝ መታጠፍን ይይዛል። በሦስተኛ ደረጃ ፈሳሽ ለመቆፈር እንደ የግፊት ቱቦ ይሠራል፡ ጭቃ ወደ መሰርሰሪያ ቱቦው ወደ ቢት አፍንጫዎች ይጣላል፣ ከዚያም መቁረጫውን ለማጓጓዝ፣ ግፊቱን ለመቆጣጠር፣ ቢትሱን ለማቀዝቀዝ እና ጉድጓዱን ለማረጋጋት አንጀላውን ይመልሳል።

የወረደው አካባቢ የተረጋጋ ሁኔታ ስላልሆነ{0}የመሰርሰሪያ ገመዱ በሥዕሉ ላይ ለሚታዩ ተለዋዋጭ ምላሾች ያለማቋረጥ ይጋለጣል፡- axial vibration and shock (bit bounce)፣ የላተራል ንዝረት እና ተጽዕኖ (የማጠፍ እና የግድግዳ ግንኙነት) እና የቶርሽናል ንዝረት። የቶርሺናል ንዝረት ወደ ዱላ-ሸርተቴ ሊዳብር ይችላል፣ ቢት ለጊዜው ቀርፋፋ ወይም የሚቆምበት፣ የገጽታ ሽክርክር በሚቀጥልበት ጊዜ፣ ከዚያም በድንገት ይለቀቃል{2}ከፍተኛ ከፍተኛ ጉልበት ይፈጥራል እና በግንኙነቶች እና በሽግግር ዞኖች ላይ ድካምን ያፋጥናል። ቢት ሽክርክሪት በቀዳዳው መሃል ላይ ቢት/ቢኤኤ የሚቀድምበት የጎን አለመረጋጋት ነው። ወደ ፊት እና ወደ ኋላ እሽክርክሪት የተለያዩ የመዞሪያ/የግንኙነቶች ንድፎችን ይገልፃል እና ፈጣን መቁረጫ እና የግንኙነት መጎዳትን ሊያመጣ ይችላል። ለዚህም ነው የመሰርሰሪያ ቧንቧ ምርጫ እና ፍተሻ የሚመራው በኦዲ እና በግድግዳ ውፍረት ብቻ ሳይሆን በግንኙነት ታማኝነት፣ በመጠን ወጥነት እና በመከታተያነት ነው።

በዲቪዲ ፓይፕ አምራች ለኤፒአይ Spec 5DP ተገንብቷል ስለዚህ ግዥ ተቀባይነትን መቆለፍ፣ መሞቅ{1}ወደ{2}የጋራ ክትትልን እና{3}አስተማማኝነትን ለመጨመር ቧንቧው ወደ ማሰሪያው ከመድረሱ በፊት።

ቁፋሮ ቧንቧ መጠኖች

API 5DP ቁፋሮ ቧንቧ ዝርዝር (ደረጃዎች፣ መጠኖች፣ ግንኙነቶች)

• የክፍል ምርጫ፡ E75/X95/G105/S135 ከሚጠበቀው የማሽከርከር፣ የውጥረት እና የቁፋሮ ጥልቀት ፕሮግራም ጋር አዛምድ።
• ጎምዛዛ/የሚበላሹ ጉድጓዶች፡ የግዛት CO₂/H₂ ዝንባሌ ስለዚህ የጥበቃ አማራጮች እና የፍተሻ ወሰን (ሲገለጽ) ሊጣጣሙ ይችላሉ።
• የግንኙነት ስጋት መቆጣጠሪያ፡ የመሳሪያ መገጣጠሚያ አይነትን ምረጥ እና የሃሞት እና የትከሻ መጎዳትን ለመቀነስ{0}ተለማመድ።
• ግልጽነትን በመቀበል ላይ፡ ለፈጣን ስሌት እና ለጓሮ መቀበል የጋራ{0}}ደረጃ መታወቂያ + የማሸጊያ ዝርዝር ያስፈልጋል።

የሜካኒካል ታማኝነት እና የድካም መቋቋምን ለማረጋገጥ Octal Pipe ጥብቅ እና ሊታወቅ የሚችል የማምረቻ ቅደም ተከተል ይከተላል።

1. የአረብ ብረት ስራ እና ቲዩብ ሮሊንግ

• እንከን የለሽ ቅይጥ ብረት ቱቦዎች (35CrMo, 40Cr, 4137H, 4145H) ቁጥጥር ኬሚስትሪ ጋር.
• ቀጣይነት ያለው መጣል እና መበሳት አንድ አይነት የእህል መዋቅር ያረጋግጣል።

2. ማበሳጨት

• የቧንቧ ጫፎቹ ይሞቃሉ እና ወደ Internal Upset (IU)፣ External Upset (EU) ወይም Internal{0}የውጭ መከፋት (IEU) ቅርጾች ተፈጥረዋል።
• ማበሳጨት የመስቀለኛ ክፍልን{0}የመሳሪያ መገጣጠሚያ ቦታን ይጨምራል፣የግንኙነት ጥንካሬን ያሻሽላል።

3. የሙቀት ሕክምና

• ማጥፋት እና ማቀዝቀዝ የሚፈለገውን የምርት/የመጠንጠን ጥንካሬ ይሰጣል (ለምሳሌ፡ S135 ከ135,000 psi ይበልጣል ወይም እኩል)።
• ቁጥጥር የሚደረግበት የምድጃ ዑደቶች በሙሉ የቧንቧ ርዝመት ውስጥ ጥንካሬን ያረጋግጣሉ።

4. ፍሪክሽን ብየዳ

• ትክክለኛ ግጭት{0}ብየዳ የመሳሪያ መገጣጠሚያዎችን ከተበሳጨው የቧንቧ አካል ጋር ያገናኛል።
• ዌልድ ዞን እንከን የለሽ የብረታ ብረት ትስስርን ለማግኘት ልዩ የሙቀት ሕክምናን ያካሂዳል።

5. ማሽነሪ እና ክር

• API 7-2 ክሮች (NC, IF, REG, FH) በCNC ትክክለኛነት ተቆርጠዋል።
• ሐሞትን ለመቀነስ የፎስፌት ሽፋን እና የመዳብ ሽፋን ይተገበራል።

6. Hardbanding & Surface ጥበቃ

• Fe{0}የተመሰረተ፣ Cr{1}carbide ወይም Nb alloy hardbanding የመልበስ መቋቋምን ያሰፋል።
• ለመጓጓዣ / ማከማቻ ጥበቃ ከዝገት መከላከያዎች ጋር የመጨረሻው ሽፋን.

• መደበኛ ግንኙነቶች፡API NC፣ IF፣ FH፣ REG
• የፕሪሚየም ግንኙነቶችXT™፣ HT™፣ ድርብ{0}የትከሻ ክሮች (ለጉልበት እና ድካም መቋቋም)
• ሃርድባንድበመሳሪያ መገጣጠሚያዎች ላይ{0}የመከላከያ ንብርብሮችን ይልበሱ፣ የሪግ ወለል መተኪያ ድግግሞሽን ይቀንሳል።
• የገጽታ ሕክምናዎች፡-የመዳብ ሽፋን፣ ፎስፌት፣ ፀረ{0}የሐሞት ሽፋኖች።

API 5DP መሰርሰሪያ ቱቦዎች ግንኙነቶች እና መሣሪያ መገጣጠሚያዎችሕብረቁምፊዎ በመሳሪያው ላይ በተቀላጠፈ ሁኔታ መስራቱን{0}ወይም ወደ ዳግም ስራ እና የጥበቃ ጊዜ መቀየሩን ይወስኑ። አብዛኛዎቹ "የጣቢያ ችግሮች" ከሶስቱ የግዥ ክፍተቶች በአንዱ ይመጣሉ፡ የየተሳሳተ የግንኙነት ስያሜ፣ ከመያዣ መሳሪያዎች ጋር የማይዛመዱ የመሳሪያ መገጣጠሚያ ልኬቶች ፣ ወይምየክር መቆጣጠሪያ ማረጋገጫ ይጎድላል.

በPO ላይ ምን እንደሚቀመጥ (ስለዚህ Octal እንደ ተዛማጅ ስርዓት ሊያቀርበው ይችላል)

• የግንኙነት አይነት፡-NC / IF / REG / FH (ወይም የእርስዎ ትክክለኛ መርከቦች ደረጃ)
• ፒን/ሳጥን እቅድ፡የፒን/ቦክስ አቅጣጫን እና ማንኛውንም የመሻገሪያ ፍላጎቶችን ያረጋግጡ
• የመሳሪያ መገጣጠሚያ ገደቦች፡-የመሳሪያ መገጣጠሚያ ኦዲ + ቶንግ ቦታ / ሊፍት አካባቢ ገደቦች
• የመልበስ አማራጮች (አስፈላጊ ከሆነ ብቻ)ማጠንከሪያ፣ የውስጥ ሽፋን፣ ፀረ{0}የሐሞት ልምምድ
• የጥበቃ ወሰን፡ክር ተከላካዮች ተካትተዋል (ፒን እና ሳጥን)

Octal ችግርን እንዴት እንደሚቀንስ (የተለየ እንጂ አጠቃላይ አይደለም)

• የሚለውን እናረጋግጣለን።ከማምረትዎ በፊት የግንኙነት እቅድ እና የመሳሪያ መገጣጠሚያ ገደቦችስለዚህ የተረከበው ፓይፕ ከእርስዎ የሪግ ልምምድ ጋር ይዛመዳል እንጂ "ነባሪ" ክር አይደለም።
• እያንዳንዱ ጭነት ያካትታልየመከታተያ ችሎታ + የመጠን መዝገቦች, እናሲገለጽ ክር gaging ማስረጃ{{0}ስለዚህ ገቢ ፍተሻ ያለ ኢሜል መከታተል ይችላል።
• የክር ተከላካዮች እና የተረጋጋ ቅርቅብ እንደ ተቀባይነት ስጋት ቁጥጥር አካል ይወሰዳሉ፣ ምክንያቱም አብዛኛው{0}የማስተካከያ ጉዳዮች የሚጀምሩት በብረታ ብረት ሳይሆን በአያያዝ ነው።

ግዥ{0}}የመጀመሪያ + ኦክታል መቆጣጠሪያዎች፡-

ሪግ{0}}የወለል መጎዳት አብዛኛው ጊዜ የሚመጣዉ ባልተጣመሩ የአያያዝ መሳሪያዎች፣ ትክክል ባልሆነ የድምፅ ማቀናበር ወይም ቁጥጥር ካልተደረገበት አሰራር{1} ነው። Octal Pipe ከግንኙነት አማራጮች (NC/IF/REG/FH እና ፕሪሚየም ድርብ{3} ትከሻ) እና የገጽታ ሕክምናዎች (ፎስፌት/መዳብ ፕላቲንግ) ያለው የመሰርሰሪያ ቱቦ ያቀርባል ስለዚህ ሕብረቁምፊው ከመደበኛ አያያዝ መሳሪያዎች ጋር በንጽህና ይሰራል።

የመሰርሰሪያ መጠን ማመሳከሪያን መታ ያድርጉ (ለሱቅ ክሮች እንጂ የዘይት ፊልድ ቁፋሮ ቧንቧ አይደለም)

የሚከተሉት "የቧንቧ ቧንቧ መሰርሰሪያ መጠን" መጠይቆች የ NPT ክሮች በአውደ ጥናት ውስጥ ለመቁረጥ የሚያገለግሉ የቧንቧ መጠኖችን ያመለክታሉ ። እነሱ አይደሉም መሰርሰሪያ ቱቦዎች OD/ግንኙነት መግለጫዎች. ለፈጣን ማጣቀሻ፡ 1/8 ኢንች NPT የቧንቧ መሰርሰሪያ የተለመደ ነው።11/32 ኢንች (0.344″ / 8.73 ሚሜ)፣ 1/4 ኢንች NPT ነው።7/16 ኢንች (0.438″ / 11.11 ሚሜ)እና 3/8" NPT ነው።37/64 ኢንች (0.578″ / 14.68 ሚሜ){{0}ለትክክለኛው ተከታታይ ተከታታይ እና የመቶኛ መቶኛ ሁልጊዜ ከቧንቧ አምራቹ ገበታ አንጻር ያረጋግጡ።

የተለያዩ የቁፋሮ ቱቦዎች ለተወሰኑ የውኃ ጉድጓድ ሁኔታዎች የተነደፉ ናቸው፡

• E75:ከ75,000 psi የበለጠ ወይም እኩል የሆነ ምርት ይስጡ። ጥልቀት ለሌለው/መካከለኛ{3}}ጥልቅ ጉድጓዶች ተስማሚ።
• X95:ከ95,000 psi የበለጠ ወይም እኩል የሆነ ምርት ያግኙ። አጠቃላይ{3}የዓላማ ደረጃ በተሻለ ጥንካሬ።
• G105:ከ105,000 psi የሚበልጥ ወይም እኩል ያቅርቡ። በጥልቅ ጉድጓዶች ወይም ከፍተኛ ጭነቶች ውስጥ ጥቅም ላይ ይውላል.
• S135:ከ135,000 psi የሚበልጥ ወይም እኩል ያቅርቡ። ለጥልቅ ጉድጓዶች እና ለ HPHT ሁኔታዎች ያስፈልጋል.

ቁልፍ ሜካኒካል መለኪያዎች (በኤፒአይ 7-1 / 5DP):

• የመሸከም አቅም;ለእያንዳንዱ ክፍል በአጥፊ ፈተና የተረጋገጠ።
• ተጽዕኖ ጥንካሬ:ቻርፒ ቪ{0}በወሳኝ የሙቀት መጠን ሙከራዎች።
• የጥንካሬ ቁጥጥር;የመሳሪያ መገጣጠሚያዎች 285-341 HB የተለመደ; የሰውነት ጥንካሬ በጥብቅ ቁጥጥር ይደረግበታል.
• የድካም አፈጻጸም፡የመሳሪያ መገጣጠሚያ/የሰውነት መገጣጠሚያ ዞን ለሳይክል ጭነት መቋቋም ተፈትኗል።

ግዥ "ጠንካራ QA" የቃላት አጻጻፍ አያስፈልገውም። ያስፈልግዎታልየቁጥር ተቀባይነት መስፈርቶችእና ሀየሰነድ ጥቅልየሚለካውን ውጤት ያሳያል. ለኤፒአይ 5DP መሰርሰሪያ ቧንቧ (PSL-1 / PSL-2 / PSL-3) ኦክታል የፍተሻውን ወሰን ከእርስዎ ጋር ያስተካክላልPO/ITP, ከዚያም የእርስዎ ተቆጣጣሪዎች በትክክል ከሚሰሩት ቼኮች ጋር የሚዛመዱ መዝገቦችን ያቀርባል.

EN 10204 3.1/3.2 የሰነድ ጥቅል (ሲገለጽ)፡MTC/CMTR ከሙቀት ቁጥር፣ ኬሚስትሪ፣ ሜካኒካል ውጤቶች እና የመከታተያ ካርታ ወደ ጭነት ዝርዝር።

Octal Pipe አቅርቦቶችAPI 5DP መሰርሰሪያ ቧንቧገዢዎች "በአጠቃላይ ቁፋሮ ቧንቧ" እና ተጨማሪ ስለ ብዙም ደንታ የት ቁፋሮ ፕሮግራሞችየግንኙነት ተኳሃኝነት ፣ የድካም አደጋ እና ተቀባይነት ያለው ወረቀትይህ ማሽኑን አይዘገይም.

የተዘበራረቁ እና አቅጣጫ ጠቋሚ ጉድጓዶች (ድካም እና የመሳሪያ መገጣጠሚያ ልብሶች በመጀመሪያ የሚታዩበት)

ውሻዎች እና ተደጋጋሚ ዑደቶች ግንኙነቶችን ይቀጣሉ. በጣም የተለመደው የግዢ ስህተት ቧንቧን ሳይቆለፍ ማዘዝ ነውየግንኙነት እቅድ + የመሳሪያ መገጣጠሚያ ገደቦች፣ ከዚያ በመዋቢያ ወቅት ተኳኋኝ አለመሆንን በማወቅ{0}።

• የኦክታል ቧንቧ አቀራረብ;በPO ውስጥ ያለውን የግንኙነት ስያሜ እና የመሳሪያ መገጣጠሚያ ገደቦችን ያረጋግጡ፣ከዚያም መቀበልን በክር ፍተሻ/መለኪያ ማስረጃ ሲገለፅ ይደግፉ፣ስለዚህ "አይሰራም" የግዜ ችግር አይሆንም{{0}።

የባህር ዳርቻ እና ብዙ{0}የሎጂስቲክስ አያያዝ (ማንም ሰው ከማወቁ በፊት ክሮች የሚበላሹበት)

ቧንቧው ብዙ ጊዜ ሲነሳ፣ ደረጃ ሲወጣ እና ሲተላለፍ፣ "በመምጣት ላይ ጥሩ ይመስላል" ብዙ ጊዜ ወደ ፒን/ሳጥን መጎዳት ይቀየራል በማሳያው ላይ ብቻ።

• የኦክታል ቧንቧ አቀራረብ;ጥበቃን እንደ QA{0}} አካል አድርገው ይያዙክር ተከላካዮች + የተረጋጋ እሽግ + በመጠን/ደረጃ/ርዝመት ግልጽ ምልክት ማድረግ-ስለዚህ የመቀበያ ግቢዎ ዝርዝር መግለጫዎችን እንዳይቀላቀል እና የእርስዎ መርከበኞች የመርከብ መጎዳትን ችግር እየፈቱ አይደለም።

ጎምዛዛ አገልግሎት / የሚበላሹ ቁፋሮ ፈሳሾች (የውስጥ ዝገት የተደበቀ ወጪ በሚሆንበት ጊዜ)

ጋር ጉድጓዶች ውስጥH₂S/CO₂፣ ከፍተኛ ክሎራይድ፣ ወይም ኃይለኛ ቁፋሮ ፈሳሾች, የመሰርሰሪያ ቧንቧ አለመሳካት ብዙውን ጊዜ እንደ ውስጣዊ ዝገት ወይም ጉድጓዶች የሚጀምረው ገመዱ በውጫዊ ሁኔታ "መጥፎ" ከመሆኑ ከረጅም ጊዜ በፊት{0}ከዚያም በፍተሻ ጊዜ ወይም ባልተጠበቀ የእረፍት ጊዜ ውስጥ ያለጊዜው ውድቅ ሆኖ ይታያል።

• የኦክታል ቧንቧ አቀራረብ;በትክክለኛ አካባቢዎ (የፈሳሽ/የዝገት ነጂዎች + የሙቀት መጠን) ዙሪያ ያለውን ቅደም ተከተል እናቀርባለን ፣ ከዚያ የኤፒአይ 5DP መሰርሰሪያ ቧንቧን በፍተሻ{0}ዝግጁ ጥቅልመቀበልን የሚደግፍ (MTC/CMTR + ሜካኒካል ውጤቶች፣ በተጨማሪምበ PO/ITP ውስጥ ሲገለጹ የኤንዲቲ እና የውስጥ ሽፋን አማራጮች)፣ ስለዚህ አበላሽ{0}የአገልግሎት ግዢዎች በግምታዊ ስራ ላይ አይመሰረቱም።

ለኢፒሲ እና ቁፋሮ ተቋራጮች ማወዳደርየቻይና ቁፋሮ ቧንቧ አምራቾችእናመሰርሰሪያ ቧንቧ አቅራቢዎች፣ ውሳኔው ብዙውን ጊዜ በክትትል ዲሲፕሊን (ሙቀት{0}እስከ{1}የጋራ ካርታ ስራ)፣ በትራንስፖርት ጊዜ የግንኙነት ጥበቃ እና የQA መዝገቦች በቀጥታ ወደ ፕሮጀክቱ ስርዓት መመዝገብ ይቻል እንደሆነ (በPO/ITP ውስጥ ሲገለጽ) ይወሰናል።

1. የመሳሪያ መገጣጠሚያ ጥራት (እውነተኛው መዋቅራዊ መገናኛ ነጥብ)

2. የመሰርሰሪያ ቧንቧ ከስንት አንዴ በሰውነት መሃከል ላይ አይሳካም በመጀመሪያ{0} ጉዳዮች በአብዛኛው የሚያተኩሩት በየመሳሪያ መገጣጠሚያ / ዌልድ አካባቢምክንያቱም{0}ዑደቶችን፣ ማሽከርከርን እና መታጠፍን ስለሚይዝ። Octal Pipe ይህንን የሚቆጣጠረው የመሳሪያውን መገጣጠሚያ እንደ ሂደት -ወሳኝ ደረጃ እንጂ የሸቀጣሸቀጥ ተጨማሪ{3}} አይደለም፣ እና የማጓጓዣው መዝገቦች የመሳሪያውን የጋራ ስራ ከዕጣው ጋር በማገናኘት ተቀባይነት በ"እሺ" ላይ እንዳይመሰረት ያደርጋል።

3. የሙቀት ሕክምና እና የክፍል ወጥነት (ለምን "API 5DP" አሁንም ማስረጃ ያስፈልገዋል)

4. የኤፒአይ 5DP መሰርሰሪያ ቧንቧን መግዛት መለያ መግዛት ብቻ አይደለም እየገዛ ያለው{1}ሊደገም የሚችል ሜካኒካዊ አፈፃፀምባች ወደ ባች. Octal Pipe አቅርቦትን በቁጥጥር ሂደት ውስጥ ወጥነት ያለው እንዲሆን ያደርጋል እና የሜካኒካል ውጤቶችን በሰነድ ጥቅል ውስጥ ያቀርባል ስለዚህ ግዥ በአቅራቢዎች ቃል ሳይሆን በማስረጃ ያጸድቃል።

5. የክር ማሽን እና የመለኪያ ዲሲፕሊን (ሜካፕ አስተማማኝነት ተሠርቷል)

6. አብዛኛው የማሽን መዘግየቶች የሚመነጩት ከክር ነው፡- መሽኮርመም፣ ደካማ የአካል ብቃት ወይም መከላከል ይቻል ከነበረ ጉዳት። Octal Pipe የክር ቁጥጥርን እንደ የማምረቻ ጥራት ይመለከተዋል{1}ክሮች በአያያዝ ጊዜ የተጠበቁ ናቸው እና የእርስዎ PO/ITP ሲጠይቅ ማቅረቡ ያካትታልክር መለኪያ ማስረጃስለዚህ ተቀባዩ ቡድን ያለ ክርክር መፈረም ይችላል።

7. ማሸግ እንደ የሂደቱ ጥራት አካል (ምክንያቱም ማጓጓዝ ጥሩ ቧንቧን ሊያበላሽ ይችላል)

8. በትክክል የተሰራ ቧንቧ እንኳን በሎጂስቲክስ ውስጥ "መጥፎ" ሊሆን ይችላል. ለዚህም ነው ኦክታል ፓይፕ ተከላካዮችን፣ የመጠቅለል መረጋጋትን እና በመጠን/ደረጃ/ርዝመት ምልክትን እንደ የሂደት ቁጥጥር አካል አድርጎ የሚይዘው{1}ስለዚህ የሚቀበሉት ነገር ለመስራት ዝግጁ ነው እንጂ “መደርደር እና መፈተሽ የሚያስፈልገው” አይደለም።

ለአክቲቭ ፕሮግራም የሚሸጥ የመሰርሰሪያ ቧንቧን በሚሸጡበት ጊዜ “አይሰራም” የሚለውን ውድቅ ለማድረግ ፈጣኑ መንገድ እንደ ተዛማጅ ስርዓት መጥቀስ እንጂ አጠቃላይ ቱቦ አይደለም። የግዛት OD/WT እና ክልል (R1/R2/R3)፣ ግሬድ (E75/X95/G105/S135)፣ እና ትክክለኛው የግንኙነት ስያሜ (NC/IF/REG/FH ወይም ፕሪሚየም ድርብ{8}}ትከሻ)፣ ከዚያ የመሳሪያ መገጣጠሚያ ገደቦችን (ኦዲ/ቶንግ ቦታ) እና ለአያያዝ እና ለጓሮ ቁመቱ ተከላካይ መስፈርቶችን ይጨምሩ። የእርስዎ PO/ITP ማስረጃን የሚፈልግ ከሆነ፣ መዝገቦቹን ከፊት ለፊት ይደውሉ{10}}ተንሸራታች ውጤቶች (የማንደሬ መጠን + ማለፊያ/መክሸፍ)፣ የክር መለኪያ እና NDT ወሰን ሲገለጹ ብቻ{12}ስለዚህ ጭነቱ ተጨማሪ የፍተሻ ዑደቶችን ከማስነሳት ይልቅ “ማጽደቅ{13}ዝግጁ” ይደርሳል።

አሁን ያነጋግሩ

ይህ ገጽ ይሸፍናልoilfield API 5DP መሰርሰሪያ ቧንቧገመዶችን ለመቦርቦር. የNPT ክሮች የቧንቧ መሰርሰሪያ መጠን ገበታዎች የተለየ የማሽን ርዕስ ናቸው እና የቁፋሮ ቧንቧ ግዥ አካል አይደሉም።

የሚጠየቁ ጥያቄዎች



በኤፒአይ 5DP እና በ API RP 7G መካከል ለመሰርፈሪያ ቧንቧ ግዢ ልዩነታቸው ምንድነው?

ኤፒአይ 5DPየሚለው ነው።የግዢ እና ተቀባይነት ደረጃለመሰርሰሪያ ቧንቧ ማምረት / የፍተሻ ወሰን.ኤፒአይ አርፒ 7ጂእንደ ሀ የበለጠ ጥቅም ላይ ይውላልምርጫ ማጣቀሻ(ለቁፋሮ ግንድ አባላት እና የስራ ገደቦች ምን አይነት ግብዓቶች ግምት ውስጥ መግባት አለባቸው)። በRFQs ውስጥ፣ ተቀባይነትን ለመቆለፍ እና የተሳሳተ{3}ደረጃ/ስህተት{4}}ግንኙነት ግዢን ለማስወገድ 7ጂ አስተሳሰብን ለመጠቀም 5DP ይጠቀሙ።

የኤፒአይ 5DP መሰርሰሪያ ቧንቧን ስንገዛ{1}የጎን መስራት{2}መዘግየቶችን ለማስቀረት ምን መግለጽ አለብኝ?

ይግለጹOD/WT + ክልል (R1/R2/R3), ደረጃ፣ እና ትክክለኛውየግንኙነት ስያሜ(NC/IF/REG/FH) ሲደመርየመሳሪያ መገጣጠሚያ ገደቦች(ኦዲ/ቶንግ ቦታ)። አክልክር ተከላካዮችእና ማንኛውንም የሚፈለገውን የፍተሻ ወሰን (ለምሳሌ፣ ክር መለኪያ/NDT) በPO ውስጥ በግልጽ ይግለጹ ስለዚህ ምንም ነገር "እንደማይታሰብ"።

ለገቢ ፍተሻ ከኤፒአይ 5DP መሰርሰሪያ ቧንቧ ጋር ምን ሰነዶች መምጣት አለባቸው?

ቢያንስ፡-MTC/CMTR (መከታተያ), የመጠን / ቀጥተኛነት መዝገቦች፣ እና የማሸጊያው ዝርዝር በካርታ ተዘጋጅቷል።መጠን / ደረጃ / ርዝመት. የእርስዎ PO/ITP የሚፈልግ ከሆነ ያክሉክር መለኪያ ማስረጃ፣ ፕላስNDT/hydroest/ተፅዕኖ ሪፖርቶችሲገለጽ ብቻ ነው{0}ስለዚህ መቀበል ማስረጃ ነው{1}በኢሜል ላይ የተመሰረተ አይደለም{2}።

ለተዘበራረቀ ወይም ከፍተኛ{0}}የኃይል ቁፋሮ ፕሮግራሞች ግንኙነቶችን እና የመሳሪያ መገጣጠሚያዎችን እንዴት እመርጣለሁ?

በተዘበራረቀ/ከፍተኛ{0}የማሽከርከር ሥራ፣ ውድቀቶች እና መዘግየቶች ብዙውን ጊዜ የሚጀምሩት በየግንኙነት / የመሳሪያ መገጣጠሚያአካባቢ እንጂ የቧንቧ አካል አይደለም. ከእርስዎ የሪግ/መርከቦች ደረጃ ጋር የሚዛመዱ ግንኙነቶችን ይምረጡ፣ ከዚያ የክር መጎዳትን ለመቀነስ እና ውድቅ ለማድረግ የመሣሪያ መገጣጠሚያ ገደቦችን እና የአያያዝ መስፈርቶችን ቆልፍ (መከላከያ/ማሸጊያ)። የውድቀት ታሪክዎ ሲያጸድቅ ተጨማሪ የምርመራ መዝገቦችን ይጠይቁ።

የምስክር ወረቀቶች



የ CE የምስክር ወረቀት

የ ISO 9001 የምስክር ወረቀት

API Q1 የምስክር ወረቀት

የ ABS የምስክር ወረቀት

የAP-5L የምስክር ወረቀት

API-5CT የምስክር ወረቀት



የኦዲ ክልል፡ 2 3/8" – 6 5/8"

ደረጃዎች፡ E75, X95, G105, S135

ርዝመቶች፡- R1 / R2 / R3

የተበሳጩ ዓይነቶች:IU፣ EU፣ IEU

ግንኙነቶች፡NC፣ IF፣ REG፣ FH፣ ፕሪሚየም አማራጮች

መተግበሪያዎች፡-ጥልቅ ጉድጓዶች, HPHT, የባህር ዳርቻ, አቅጣጫዊ ቁፋሮ
