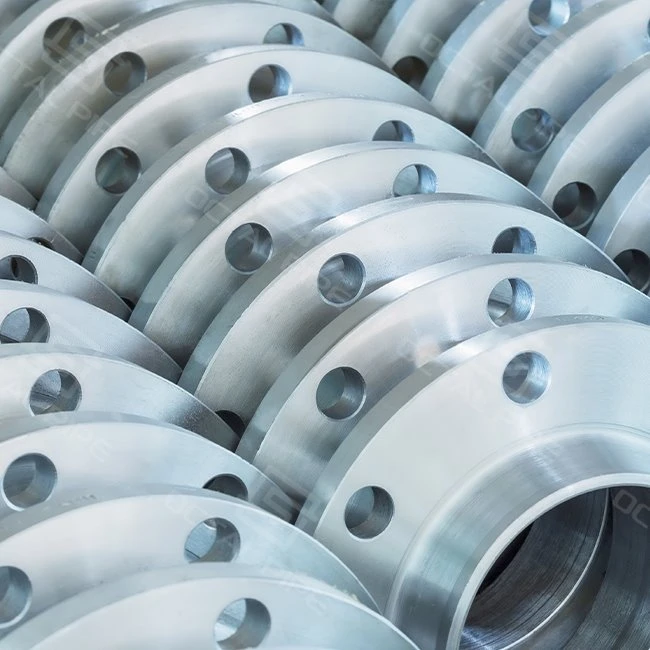

ዌልድ አንገት Flange

A ዌልድ አንገት flangeየሚመረጠው ግንኙነቱ ከግፊት በላይ እንዲሸከም ሲጠበቅ ነው። በእውነተኛ ፕሮጀክቶች ውስጥ ገዢዎች ስለሚመርጡትየተለጠፈ hub + መቀመጫ{1}የተበየደው አንገትለስላሳ የጭንቀት ሽግግር ከ flange ወደ ቧንቧ ይስጡ, ይህም የተጋለጡ ስርዓቶችን ይረዳልየግፊት ብስክሌት፣ የሙቀት መለዋወጥ፣ ንዝረት፣ ከባድ{0}የግድግዳ ቧንቧ ወይም ጥብቅ የፍተሻ መስፈርቶች.

ለግዢ፣ ይህ የፍላጅ ዘይቤ ምርጫ ብቻ አይደለም። ብዙውን ጊዜ ስለ ውሳኔ ነውየጋራ አስተማማኝነት፣ ቦረቦረ አሰላለፍ፣ ዌልድ ታማኝነት እና የረዥም ጊዜ{0}አገልግሎት መረጋጋት. ከትክክለኛው ጋር የሚዛመድ ዌልድ አንገትመደበኛ፣ ፊት ለፊት፣ ቦረቦረ፣ መርሐግብር እና ቁሳቁስበስመ መጠን እና ክፍል ብቻ ከተመረጠው ፍላጅ ያነሰ የሚመጥን{0}ችግር ይፈጥራል።

ገዢዎች ሲፈልጉዌልድ አንገት flange ዝርዝርወይምዌልድ አንገት flange መደበኛ, ብዙውን ጊዜ የሚፈለጉት ምርቱ በክምችት ላይ መሆኑን ወይም አለመሆኑን ለማየት ብቻ አይደለም። ማረጋገጥ የሚያስፈልጋቸው ነገር ፍሬንጁ ከ ጋር ይሰለፋል እንደሆነ ነው።የፕሮጀክት መስመር ክፍል ፣ የቧንቧ መርሃ ግብር ፣ የፊት ገጽታ ፣ የቁሳቁስ ደረጃ እና የፍተሻ ወሰንአስቀድሞ በሥዕሉ ወይም በፖ.ኦ. በተጨባጭ ግዥ ወቅት፣ አብዛኛዎቹ ችግሮች የሚመጡት ከ"አቅርቦት የለም" - መጀመሪያ ላይ ካልተቆለፉ ዝርዝሮች፣ ለምሳሌ ለቧንቧ ግድግዳ የተሳሳተ ቦረቦረ፣ የተሳሳተ የፊት ገጽታ፣ ወይም የጎደሉ የሰነድ መስፈርቶች በኋላ ላይ መጽደቅን እና መጫኑን የሚዘገዩ ናቸው።

ተግባራዊ የግዢ መግለጫ በነዚህ የፍተሻ ቦታዎች በኩል ክፈፉን መግለፅ አለበት፡

ይበልጥ ጠንካራ የሆነ የ RFQ መስመር ብዙውን ጊዜ እንደሚከተለው ይጻፋል፡-

ASME B16.5፣ ዌልድ አንገት flange፣ NPS 4፣ Class 600፣ RF፣ ASTM A105፣ ቦረቦረ ከ Sch 80 ቧንቧ፣ MTR ያስፈልጋል፣ Qty ___

ያ በቀላሉ “4 ኢንች ዌልድ አንገት አንጓ” ከመጻፍ የበለጠ ደህንነቱ የተጠበቀ ነው ምክንያቱም ብዙውን ጊዜ አለመግባባቶችን የሚያስከትሉ ነጥቦችን ይቆጣጠራል።ፊት ለፊት, ቦረቦረ ግጥሚያ, ቁሳቁስ,እናየሰነድ ወሰን.

A ዌልድ አንገት flangeብዙውን ጊዜ የሚመረጠው መስመሩ እንዲይዝ ሲጠበቅ ነውከፍተኛ ግፊት, ከፍ ያለ የሙቀት መጠን፣ ተደግሟልየሙቀት ብስክሌት, ንዝረት ወይምየበለጠ ክብደት{0}የግድግዳ ቧንቧየትብብር አስተማማኝነት ከፋብሪካው ምቾት የበለጠ አስፈላጊ ነው. በተጨባጭ ፕሮጄክቶች፣ በዘይትና ጋዝ ማስተላለፊያ መስመሮች፣ ማጣሪያ ፋብሪካ እና ፔትሮኬሚካል ቱቦዎች፣ የባህር ዳርቻ ሞጁሎች፣ ቦይለር ሲስተሞች፣ ግፊት{1}የእቃ ማያያዣዎች፣ የእንፋሎት አገልግሎት እና ሌሎች ወሳኝ ሂደት ወይም የመገልገያ መስመሮች ላይ በብዛት ጥቅም ላይ ይውላል።

በእነዚህ አገልግሎቶች ውስጥ, ፍላጅ የግንኙነት ነጥብ ብቻ አይደለም. እሱ በቀጥታ ይነካል-

• ጭነት ማስተላለፍ
• ዌልድ ታማኝነት
• ረጅም ጊዜ{0}የማተም መረጋጋት

ከገዢው እይታ አንጻር የብልሽት ዋጋ ከፍተኛ በሚሆንበት ጊዜ የብየዳ አንገት ፍላጅ ዋጋ የበለጠ ግልጽ ይሆናል። ከፍተኛ{1}የግፊት ቅርንጫፍ ላይ መፍሰስ፣ በደካማ አሰላለፍ ምክንያት የሚመጣ ተደጋጋሚ ስራ፣ ወይም በአካል ብቃት ጊዜ ተጨማሪ ዌልድ እርማት{2}}ከፍላጅ እራሱ የበለጠ ዋጋ ሊያስከፍል ይችላል።

የእሱ ዋና ጥቅሞች ከየተለጠፈ ማዕከልእናበሰደፍ{0}}የተበየደው አንገት, ይህም በፍላጅ እና በቧንቧ መካከል ለስላሳ ሽግግር ለመፍጠር ይረዳል. በተግባራዊ አነጋገር ይህ ማለት፡-

• የተሻለቦረቦረ አሰላለፍ
• በመበየድ አካባቢ ላይ ያነሰ ድንገተኛ ክፍል ለውጥ
• የተሻሻለ ተስማሚነት ለሳይክል አገልግሎትእናንዝረት{0} ሚስጥራዊነት ያላቸው መስመሮች
• ለምርመራ የተሻለ ዌልድ መዳረሻ
• የበለጠ አስተማማኝየራዲዮግራፊ ምርመራ
• የበለጠ ጠንካራየቧንቧ{0}}ወደ{1}}የፍላንግ ቀጣይነት

ለዚያም ነው መሐንዲሶች ብዙ ጊዜ ለሚፈልጉ የቧንቧ መስመሮች የረጅም ጊዜ አገልግሎት አስተማማኝነት ከቀላል የመጫኛ ፍጥነት በላይ አስፈላጊ ለሆኑት የአንገት አንጓዎችን የሚመርጡት።

የቁሳቁስ ምርጫ አክሲዮን ወይም ዋጋን ብቻ ሳይሆን የአገልግሎቱን ሁኔታ መከተል አለበት. ለተበየደው የአንገት አንጓ ቁሱ ከቧንቧው ደረጃ፣ ከዲዛይን ሙቀት፣ ከዝገት አካባቢ እና ከፕሮጀክቱ የፍተሻ/ሰነድ መስፈርቶች ጋር መዛመድ አለበት። ፍላጅ በመጠኑ ልክ ሊሆን ይችላል፣ ነገር ግን ቁሱ ከመስመሩ ክፍል ጋር የማይዛመድ ከሆነ አሁንም ውድቅ የተደረገ ነገር ነው።

በአጠቃላይ፣ASTM A105በመደበኛ የአገልግሎት ሁኔታዎች ውስጥ ለመደበኛ የካርቦን ብረት ቧንቧዎች ጥቅም ላይ ይውላል.ASTM A350 LF2ለዝቅተኛ{0}የሙቀት አገልግሎት የሚመረጠው ጠንካራነት ተጽዕኖ በሚያሳድርበት ነው። ለበለጠ የሙቀት ቅይጥ ቱቦዎች ገዢዎች ብዙውን ጊዜ ይገልጻሉ።F11፣ F22 ወይም F91ከቧንቧው ቁሳቁስ እና የአሠራር ሁኔታ ጋር ተጣጥሞ ለመቆየት. በመበስበስ አገልግሎት ውስጥ,F304 / F316የተለመዱ የማይዝግ አማራጮች ናቸው, ሳለduplex / ሱፐር duplexሁለቱም የክሎራይድ መቋቋም እና ከፍተኛ ጥንካሬ በሚያስፈልግበት ጊዜ ደረጃዎች ይበልጥ ተስማሚ ናቸው. በኦክታል ቧንቧ, ይህ ዓይነቱ የቁስ ማዛመጃ በ flange ጥቅስ እና በትዕዛዝ ግምገማ ውስጥ ካሉት መሰረታዊ የቁጥጥር ነጥቦች አንዱ ነው፣ ምክንያቱም የቁሳቁስ ደረጃ በቀጥታ ማፅደቅን፣ ብየዳ ተኳኋኝነትን እና የመጨረሻውን የአገልግሎት አስተማማኝነት ላይ ተጽዕኖ ያሳድራል።

ቀላል ምሳሌ፡ ለእንፋሎት መስመር የፍላንጅ ምርጫ በመጠን ላይ ብቻ ሳይሆን በክፍል - ቁሱ የተረጋጋ መሆን አለበት ስለዚህ ቅይጥ ደረጃዎችF11ወይምF22ከካርቦን ብረት ይልቅ ሊያስፈልግ ይችላል. ለዝቅተኛ{1}የሙቀት መስመር፣ በመጠቀምA105በምትኩLF2ሁለቱም የተጭበረበሩ የካርቦን ብረት ደረጃዎች ቢሆኑም የጠንካራነት አደጋን ሊፈጥር ይችላል። ከግዢ አንፃር፣ የተሳሳተ የቁሳቁስ ደረጃ ብዙውን ጊዜ ከተሳሳተ የፍላንግ አይነት የበለጠ ትልቅ ችግር ይፈጥራል፣ ምክንያቱም ማፅደቅን፣ ብየዳ ተኳኋኝነትን እና የመጨረሻውን የፕሮጀክት መቀበልን ስለሚጎዳ።

በአጭሩ፣ ገዢዎች አብዛኛውን ጊዜ ወደ ይንቀሳቀሳሉዌልድ አንገት flange vs ተንሸራታች -ላይስርዓቱ የበለጠ የሚፈልግ ሲሆን እና የመፍሰስ ፣ የድካም ወይም ተደጋጋሚ ጥገና አደጋ ችላ ለማለት አስቸጋሪ በሚሆንበት ጊዜ መምረጥ።

የዌልድ አንገት flange ምልክትበሥዕሎች፣ BOMs እና RFQs ላይ አስፈላጊ ነው ምክንያቱም ብዙ የጥቅስ ስህተቶች የሚጀምሩት ግልጽ ባልሆነ ወይም ባልተሟላ የፍላንግ ምልክት ነው።

በፕሮጀክት ሰነዶች ውስጥ በጣም የተለመዱት አጫጭር ቅጾች የሚከተሉት ናቸው-

• ወ.ዘ.ተ= ዌልድ አንገት
• WNRF= የተበየደው አንገት ከፍ ያለ ፊት
• WNRTJ= ዌልድ የአንገት ቀለበት አይነት መገጣጠሚያ
• LWN= ረጅም ዌልድ አንገት
• RWNወይም ገላጭ ቃላቶች በመሳል ልምምድ ላይ በመመስረት የዌልድ አንገት ውቅሮችን ለመቀነስ ሊያገለግሉ ይችላሉ።

ለገዢዎች ዋናው ነጥብ ምልክቱ ብቻውን በቂ አይደለም. "WN" የፍላጅ አይነትን ይለያል, ግን አይገልጽምክፍል, ፊት ለፊት, ቦረቦረ, ቁሳዊ,ወይምመደበኛ. "WN flange" ብቻ የሚለው የስዕል ማስታወሻ አሁንም ለትዕምርተ ጥቅስ ስህተት ብዙ ቦታ ይተዋል። ምልክቱ ሁል ጊዜ ከሙሉ ጥሪ ጋር አብሮ መነበብ አለበት።

ምሳሌ ስዕል/BOM ጥሪ፡
WN፣ 6”፣ ክፍል 600፣ RF፣ ASTM A105፣ ASME B16.5፣ ለ Sch 80 ቦረቦረ

ገዢዎች እየፈለጉ ነው።ዌልድ አንገት flange ክብደትብዙውን ጊዜ ከሶስት ችግሮች አንዱን ለመፍታት እየሞከሩ ነው-የጭነት ግምት፣ የማንሳት/የማሸግ እቅድ፣ወይምድጋፍ{0}የጭነት ስሌት. ዋናው ነገር ዌልድ አንገት flange ክብደት ነውበመጠን ብቻ ቁጥጥር አይደረግም. በሚከተለው መልኩ በከፍተኛ ሁኔታ ይለወጣል:

• የስም መጠን
• የግፊት ክፍል
• የቁሳቁስ እፍጋት
• hub ጂኦሜትሪ
• የፊት ለፊት አይነት
• ቦረቦረ መጠን / መርሐግብር ተዛማጅ

A ክፍል 150 ዌልድ አንገት flangeእና ሀክፍል 1500 ዌልድ አንገት flangeበተመሳሳይ NPS በአያያዝም ሆነ በማጓጓዣው ላይ እንደ አንድ አይነት ባህሪ በግልጽ አይታይም። ከፍ ያለ{1}ክፍል ፍላጅ የከበደ ቋት፣ ጥቅጥቅ ያለ አካል እና የተለያየ የቦልት ክብ ጂኦሜትሪ ይይዛል፣ ስለዚህ ክብደት ከክፍል ጋር በፍጥነት ይነሳል።
የመበየድ አንገት flange ክብደት ከሚመለከተው መደበኛ ሠንጠረዥ ወይም ምርት ስዕል መረጋገጥ አለበት, ከዚያም የጭነት ወይም የድጋፍ ውሳኔዎች ከመጠናቀቁ በፊት ከትክክለኛው ቁሳቁስ እና ከቦረቦር ውቅር ጋር እንደገና መፈተሽ አለበት.

ለዌልድ አንገት flange, ተቀባይነት ብዙውን ጊዜ በውጪ ዲያሜትር እና ተጨማሪ በማድረግ ያነሰ ይወሰናልቦረቦረበተበየደው ቧንቧው በትክክል ይዛመዳል። የመበየድ አንገት ንድፍ መላው ነጥብ flange hub ወደ ቧንቧ ግድግዳ ለስላሳ ሽግግር መፍጠር ነው. ያ ቦረቦረ መጠኑ አነስተኛ ከሆነ፣ ከመጠን በላይ ከሆነ ወይም በቀላሉ ከተሳሳተ የጊዜ ሰሌዳ ጋር ከተዛመደ፣ ብየዳው ወደ የመስክ እርማት ስራ ይገፋፋል ለምሳሌየውስጥ መፍጨት፣ ቦረቦረ ማደባለቅ፣ ሃይ{0}ዝቅተኛ ማስተካከያ ወይም የመበየድ መገለጫ ማካካሻ. ያ ፍጥነትን ብቻ አያዘገይም{1} ወደላይ - የመበየድ ወጥነት፣ ራዲዮግራፊክ ተቀባይነት እና በመገጣጠሚያው ላይ ያለውን የመጨረሻውን ፍሰት መንገድ ላይም ይችላል።

ይህ በጣም አስፈላጊ ይሆናልከባድ{0}የግድግዳ ቧንቧ, ጋር ፕሮጀክቶችበርካታ መርሃ ግብሮች, ሽግግሮችን መቀነስ, ከፍተኛ{0}የ RTJ አገልግሎት, ወይምረጅም ዌልድ አንገት flangesከመርከቧ ወይም ከመሳሪያዎች አፍንጫዎች ጋር የተገናኘ. በእነዚያ ሁኔታዎች፣ የቦርጭ አለመመጣጠን ትንሽ ወርክሾፕ አለመመጣጠን አይደለም። በመበየድ ላይ ውስጣዊ እርምጃን ሊፈጥር፣ የአሰላለፍ ማስተካከያ ጊዜን ይጨምራል፣ እና ገዢው ፈጽሞ ያላሰበውን ተጨማሪ ማሽነሪ ወይም መፍጨት ሊያስገድድ ይችላል። ለዚያም ነው ከባድ RFQ በዚህ ላይ ማቆም የሌለበትNPS + ክፍል. የሚፈለጉትንም መግለጽ አለበት።ከቧንቧ መርሃ ግብር ጋር ተዳክሟልወይም ዒላማውን ይስጡየውስጥ ዲያሜትር, ስለዚህ flange ወረቀት ላይ ያለውን የስም መጠን ብቻ ሳይሆን መመሳሰል አለበት ትክክለኛ ቧንቧ ዝግጁ ይደርሳል.

ለከባድ የዌልድ አንገት ፍላጅ ትዕዛዝ፣ ገዢዎች ብዙውን ጊዜ የበለጠ ያስባሉሊለካ የሚችል ተቀባይነት ነጥቦችእንደ “ከፍተኛ ትክክለኛነት” ካሉ አጠቃላይ መግለጫዎች ይልቅ።

ጠቃሚ የፍተሻ ትኩረት በመደበኛነት የሚከተሉትን ያጠቃልላል

• flange መደበኛ እና ክፍል ማረጋገጫ
• ፊት ለፊት አይነት ቼክ (RF / RTJ / ኤፍኤፍ)
• ቦረቦረ እና ማዕከል ልኬቶች
• የቦልት ክብ እና የቦልት ቀዳዳ ትክክለኛነት
• serration finish ወይም RTJ groove ማረጋገጫ
• ምልክት ማድረጊያ ማረጋገጫ
• የሙቀት ቁጥርን ወደ ኤም.ቲ.አር
• በሚፈለግበት ጊዜ PMI / UT / MT / PT

በእይታ ጥሩ የሚመስል የአንገት ዌልድ አሁንም የጣቢያ መዘግየቶችን ሊፈጥር ይችላል።ቦረቦረ፣ ፊት ለፊት ወይም ሰነዶችከፕሮጀክቱ መስፈርት ጋር አይጣጣሙ.

አሁን ያነጋግሩ

የሚጠየቁ ጥያቄዎች





01.በ RFQ ወይም PO ውስጥ የብየዳ አንገት flange እንዴት መገለጽ አለበት?

ያካትቱመደበኛ፣ መጠን፣ ክፍል፣ ፊት ለፊት፣ ቁሳቁስ፣ የቦረቦረ የቧንቧ መርሃ ግብር፣ ፍተሻ/ሰነዶች እና ብዛት. ይህ የተሳሳተ መረበሽ፣ የተሳሳተ የፊት ገጽታ ወይም የቁሳዊ አለመመጣጠንን ለማስወገድ ይረዳል።

02.በአንገቱ ላይ ከተንሸራተቱ{1}የተበየደው አንገት መቼ ይሻላል?

ብዙውን ጊዜ የሚመረጠው ለከፍተኛ ግፊት፣ ከፍተኛ ሙቀት፣ ሳይክል አገልግሎት፣ ንዝረት እና ከባድ{0}የግድግዳ ቧንቧ, የተሻለ የጭንቀት ሽግግር እና የቦረቦረ አሰላለፍ በሚያስፈልግበት.

03.ለምንድን ነው ቦረቦረ ግጥሚያ ጉዳይ ዌልድ አንገት flange ለ?

ቦርዱ ከቧንቧው መርሐግብር ጋር የማይዛመድ ከሆነ፣ ተስማሚ{0}ላይ ሊፈልግ ይችላል።መፍጨት፣ አለመመጣጠን እርማት ወይም የመበየድ ማስተካከያ, መጫኑን የሚዘገይ እና የፍተሻ መቀበልን ሊጎዳ ይችላል.

04.How ቁሳዊ በተበየደው አንገት flanges መመረጥ አለበት?

ቁሳቁስ መከተል አለበትየአገልግሎት ሁኔታ. A105ለመደበኛ የካርቦን ብረት አገልግሎት የተለመደ ነው,LF2ለዝቅተኛ የሙቀት መጠን ፣F11/F22/F91ለከፍተኛ ሙቀት, እናF304/F316 ወይም duplexለሚበላሹ አካባቢዎች.

05. ከመርከብዎ በፊት በጣም አስፈላጊ የሆኑ የፍተሻ ነጥቦች ምንድን ናቸው?

ብዙውን ጊዜ ገዢዎች ያረጋግጣሉክፍል፣ ፊት ለፊት፣ ቦረቦረ፣ የማዕከል ልኬቶች፣ ምልክት ማድረጊያ እና የሙቀት መከታተያ፣ ፕላስMTR፣ PMI ወይም NDEአስፈላጊ ከሆነ.
