CWC ፓይፕ (የኮንክሪት ክብደት ሽፋን)

CWC ቧንቧ(ኮንክሪት የክብደት ሽፋን) በባህር ዳርቻ እና ረግረጋማ አካባቢዎች ላይ አሉታዊ ተንሳፋፊነትን፣ ሜካኒካል ጥበቃን እና የረጅም ጊዜ መረጋጋትን ለመስጠት በአረብ ብረት ቧንቧዎች ላይ የሚተገበር ልዩ ውጫዊ ሽፋን ነው። ከቀላል ዝገት ልባስ በተለየ፣ CWC በፀረ-{2}ዝገት ስርዓቶች ላይ ጥቅጥቅ ያለ የኮንክሪት ንብርብር ያክላል፣የቧንቧ መስመሮች በጠንካራ ሀይድሮዳይናሚሚሚሚክ ሃይሎች ወይም ተንሳፋፊ አፈር ውስጥም እንኳን አስተማማኝ እና የተረጋጋ መሆናቸውን ያረጋግጣል።

Octal Pipe CWC Pipe በአለም አቀፍ የባህር ዳርቻ የቧንቧ መስመር መስፈርቶች መሰረት ያመርታል፡-

• ISO 21809-5- ለቧንቧ ማጓጓዣ ስርዓቶች የኮንክሪት የክብደት ሽፋኖች
• ዲኤንቪ{0}RP{1}F110 እና ዲኤንቪ{3}OS{4}F101- የባህር ዳርቻ የቧንቧ መስመር መረጋጋት መመሪያዎች
• የቧንቧ መጠን ክልል;4″ – 48″ (ብጁ እስከ 60″)
• የሽፋን ውፍረት;25 ሚሜ - 150 ሚ.ሜ
• የኮንክሪት እፍጋት፡3040 – 3500 ኪ.ግ/ሜ³ (በአንድ ፕሮጀክት የሚስተካከል)
• የቧንቧ ርዝመት;8 - 18 ሜትር መደበኛ, ብጁ ርዝመቶች ይገኛሉ

(1) የገጽታ ዝግጅት

አተገባበር የ3LPE ፀረ{1}የዝገት ሽፋን(FBE primer + ማጣበቂያ + ፖሊ polyethylene topcoat)



የኮንክሪት ትክክለኛ ታደራለች ለማረጋገጥ ወለል roughening

(2) የማጠናከሪያ አቀማመጥ
በቧንቧ ዙሪያ የተጫኑ የብረት ማሰሪያዎች ወይም የሽቦ ቀፎዎች

ለተሻሻለ ስንጥቅ መቋቋም የተጨመረው የ polypropylene ፋይበር

(3) ኮንክሪት ማመልከቻ
ከባድ የኮንክሪት ክብደት ሽፋን፡ ጥቅጥቅ ያለ ኮንክሪት ከተቆጣጠሩት ስብስቦች ጋር ተተግብሯል።

Impingement Concrete Weight Coating (ICWC)፡- ኮንክሪት በመዝጋት ተተግብሯል፣ ከፍተኛ የማገናኘት ጥንካሬ እና ጥግግት

(4) የአኖድ መጫኛ
ሙሉ የዝገት ጥበቃን ለማረጋገጥ የመስዋዕት አኖዶች ወይም የተደነቁ የአሁን አኖዶች ብዙውን ጊዜ በCWC{0}በተሸፈኑ የቧንቧ መስመሮች ውስጥ ይዋሃዳሉ፡-

የአኖድ ዓይነቶች፡ አሉሚኒየም፣ ዚንክ ወይም ኤምኤምኦ (የተደባለቀ ብረት ኦክሳይድ) አኖዶች

መጫን፡በCWC ውስጥ ተካትቷል። ንብርብር እና በኤሌክትሪክ ከቧንቧ ጋር ተጣብቋል

ተግባር: በባህር ውሃ እና ረግረጋማ ሁኔታዎች ውስጥ የካቶዲክ ጥበቃን ያቀርባል, የቧንቧ መስመርን በ 20-40 ዓመታት ያራዝመዋል.

(5) ማከም እና ማጠናቀቅ
የሜካኒካል ጥንካሬን ለማግኘት የኮንክሪት ማከም ቁጥጥር

ለቀላል የመስክ ብየዳ የቧንቧ ጫፎችን መፈተሽ ወይም መገጣጠም።.

የየ CWC ቧንቧ ሽፋን ሂደት"ኮንክሪት መጨመር" ብቻ አይደለም. የጥራት ውጤቱ የሚወሰነው በማጠናከሪያ ብቃት{1}ላይ፣በማከሚያ ቁጥጥር እና በማጠናቀቅ ነው{2}ምክንያቱም አብዛኛው የመስክ ጉዳዮች እንደ ጠርዝ መጎዳት፣ ስንጥቅ ወይም ደካማ ሽግግር በሲሚንቶ ላይ-ነጻ ጫፎች ሆነው ይታያሉ።

• የገጽታ መሰናዶ እና የመሠረት ሽፋን ማረጋገጫ፡ ፀረ{0}የዝገት ንብርብር ከኮንክሪት ማመልከቻ በፊት የተረጋገጠ።
• የማጠናከሪያ ተከላ፡ የሜሽ/የኬጅ አቀማመጥ ተረጋግጧል ስለዚህም ኮንክሪት በአያያዝ ሸክሞች ውስጥ እንዳይጠፋ።
• ኮንክሪት አፕሊኬሽን፡{0}}እስከተገለጸው ውፍረት ከቁጥጥር መጠቅለል ጋር ይገንቡ።
• ቁጥጥር የሚደረግበት ማከም፡- የሚሰባበሩ ጠርዞችን እና በመጓጓዣ ጊዜ ቀደም ብሎ መሰንጠቅን ይከላከላል።
• የማጠናቀቂያ ማጠናቀቅ፡ ኮንክሪት{0}ነጻ ጫፎች እና ንጹህ ሽግግሮች የብየዳ መዳረሻ (ሲፈለግ)።

• አሉታዊ ጉጉየቧንቧ መስመሮች በውሃ ወይም ረግረጋማ ቦታዎች ውስጥ ተውጠው እና ተረጋግተው መቆየታቸውን ያረጋግጣል፣ ይህም ከተንሳፋፊ ኃይሎች መነሳትን በተሳካ ሁኔታ ይከላከላል።
• ሜካኒካል ጥበቃእንደ መልህቅ መጎተት፣ መጎተቻ ማርሽ፣ እና በሚጫኑበት ወይም በሚሰሩበት ጊዜ ቀጥተኛ ተጽእኖዎች ካሉ ውጫዊ ስጋቶች ይጠብቃል።
• የጠለፋ መቋቋም፦ ከባህር ወለል ፈረቃ፣ የውቅያኖስ ሞገድ እና ከድንጋያማ ወይም ከመጥፎ ቦታዎች ጋር በመገናኘት ይለብሳል።
• ክራክ መቋቋምየተጠናከረ ኮንክሪት መታጠፍን፣ ጭንቀቶችን መቆጣጠር እና የስራ ጫናዎችን ሳይሰበር ይቋቋማል።
• አማራጭ የሙቀት መከላከያበጥልቅ የውሃ ፍሰት መስመሮች እና የባህር ውስጥ አካባቢዎች ውስጥ ፈሳሽ ሙቀትን ለመጠበቅ ተጨማሪ ንብርብሮችን ያዋህዳል።







በባህር ማዶ ስርጭቱ ላይ፣ የCWC ፓይፕ “ጥሩ” የሚሆነው ይህ ከሆነ ብቻ ነው።የመገጣጠም እና የመስክ መገጣጠሚያ ሽፋንን አይዘገይም. ኮንክሪት በባሕር ወለል ላይ ያለውን ቧንቧ ይጠብቃል፣ ነገር ግን ጫፎቹ በትክክል ካልተዘጋጁ፣ ሰራተኞቹ የሰዓቱን ኮንክሪት በመቁረጥ፣ የጠርዝ ጉዳትን በመጠገን እና የመስክ መገጣጠሚያውን እንደገና በመስራት ጊዜ ያባክናሉ{1}የመርሃግብር አደጋ እና ውድቅ የማድረግ አደጋ ከፍተኛ ነው።

Octal Pipe የኮንክሪት ክብደት ሽፋን እንዴት እንደሚሰራ ለባህር ዳርቻ ግንባታ ተግባራዊ?

ከእውነተኛ የብየዳ ልምምድ ጋር የሚዛመዱ ኮንክሪት{0}ነጻ ጫፎች

• የኮንክሪት መቆራረጥ (CWC{0}}ነጻ ርዝመት)፦ከቧንቧ ጫፍ እስከ ኮንክሪት መጀመሪያ ድረስ ቋሚ ኮንክሪት{0}ነጻ ርቀት እንይዛለን።በአንድ ጫፍ 200-400 ሚሜ(ወይም ፕሮጀክትዎ እንደሚገልጸው)። ይህ በቂ ቦታ ይሰጣልመስመር{0}የላይ ክላምፕስ፣የውስጥ/ውጫዊ የብየዳ ጣቢያዎች እና የአያያዝ መሳሪያዎችበሚመችበት ጊዜ ኮንክሪት ሳይቆራረጥ{0}
• ፀረ{0}የዝገት ሽፋን መቁረጥ (3LPE/FBE/3LPP)፦በሲሚንቶው ውስጥ{0}ነጻ ዞን፣ የዝገት ሽፋኑ እንዲሁ የተለየ የመስክ መገጣጠሚያ ስራን በመቁረጥ ይቆጣጠራል። ለአብዛኛዎቹ የባህር ዳርቻ ፕሮግራሞች ኦክታል ይህንን ይይዛል3LPE (ወይም 3LPP/FBE) በቪቭል መጨረሻ ላይ መቆራረጥበተለምዶ ዙሪያ150-250 ሚ.ሜ(ወይም በእርስዎ የመስክ መገጣጠሚያ ሽፋን ስርዓት)፣ ወጥ የሆነ ባዶ{0}}የብረት ማሰሪያ ለመበየድ እና በመቀጠልም የመስክ ንፁህ ሽግግር{1}የጋራ ሽፋን።
• ቁጥጥር የሚደረግባቸው ሽግግሮች ("የተሰነጠቀ ጠርዝ የለም"):የኮንክሪት ማብቂያ ቅርጽ ያለው እና የተጠበቀ ነው ስለዚህ ጠርዙ በማንሳት፣ በመጫን እና በመተኮስ{0}መስመር አያያዝ የተረጋጋ ነው። የዝገት ሽፋን ጠርዝ ንፁህ እና ሊለካ የሚችል ነው፣ ስለዚህ የመስክ መገጣጠሚያ ሰራተኞች መደበኛ ያልሆኑ ጠርዞችን ሳያሳድዱ ወይም የተበላሹ ቦታዎችን ሳይሰሩ እጅጌዎችን/ፈሳሽ epoxy ስርዓቶችን ማዘጋጀት፣ ማሞቅ እና መተግበር ይችላሉ።

የማጠናቀቂያ መገለጫ የተገነባው የሽፋኑን ጠርዝ ለመጠበቅ ነው

• በጣም የተለመደው የጉዳት ነጥብ በመጫን, በቧንቧ አያያዝ እና በገመድ ጊዜ የሲሚንቶው ጠርዝ ነው. ኦክታል ቁጥጥርን ይጠቀማልመጨረሻ chamfer / taper መገለጫእና የጠርዝ ጥበቃ ስለዚህ የኮንክሪት ማብቂያው ለመበጥበጥ ወይም ለመንጠቅ እድሉ አነስተኛ ነው. ያ ማለት በመርከቧ ላይ ያለው ጥገና ያነሰ እና በቆርጦው ላይ ያለውን የዝገት ሽፋን የመጋለጥ እድሉ አነስተኛ ነው.

የመስክ መገጣጠሚያ ሽፋን ስርዓቶች ጋር ተኳሃኝነት

• የተለያዩ ፕሮጀክቶች የተለያዩ የመስክ መጋጠሚያ ዘዴዎችን ይጠቀማሉ (ሙቀት{0} እጅጌዎች፣ ፈሳሽ epoxy/PU ሲስተሞች፣ ወይም 3LPP/3LPE ተኳሃኝ መፍትሄዎች)። Octal የCWC ቧንቧ መቆራረጥን፣ የገጽታ ዝግጅት እና የሽግግር መገለጫን ያስተባብራል።የመስክ መገጣጠሚያ ሽፋን ስርዓት ኮንክሪት ሳይታገል ሊተገበር ይችላል. ካስፈለገ የተቆረጠ ርዝመት፣ የሽፋን ግንባታ{1}ላይ እና የጋራ ሽግግር ዞን{2}}የሚያሳዩ ስዕሎችን ማቅረብ እንችላለን ስለዚህ የብየዳ ስራ ተቋራጩ እና የሽፋን ሰራተኞች ከተመሳሳይ ማጣቀሻ ይሰራሉ።

የላብራቶሪ አፈጻጸም ብቻ ሳይሆን በአያያዝ ዙሪያ የተነደፈ

• የባህር ማዶ ፓይፕ በበርካታ ማንሻዎች{0}ወፍጮ ጓሮ፣ ወደብ፣ የመርከብ ጭነት፣ የተኩስ መስመር፣ ስቴንደር ይንቀሳቀሳል። Octal በ"በ{{2}መካከል" ደረጃዎች ላይ ያተኩራል፡ የተረጋጋ የኮንክሪት ጠርዞች፣ ግልጽ ምልክቶች፣ የተጠበቁ ቢቨሎች እና የመጨረሻ ጉዳትን በሚቀንስ ማሸጊያ ላይ። ግቡ ቀላል ነው፡-ያነሰ ንክኪ{0}በመርከቡ ላይ ይሰራል፣ ለስላሳ የዋጋ ተመን እና በተቆራረጠ የCWC ቧንቧ ወይም በተበላሹ መቆራረጦች የተከሰቱ NCRs ያነሱ።

አንድ ተጠያቂነት ያለው ጥቅል: ቤዝ ፓይፕ + ዝገት ሽፋን + CWC

• የ CWC ቧንቧዎች አፈፃፀም የሚወሰነው በእሱ ስር ባለው ነገር ላይ ነው። ኦክታል ጥቅሉን እንደ አንድ የተቀናጀ ወሰን ያቀርባል{1}የመሠረት ቧንቧ + 3LPE + CWC + የመቁረጥ/የመጨረሻ ዝግጅት{{0}ስለዚህ ትስስር፣ ተኳኋኝነት እና ፍተሻ የሚተዳደሩት በብዙ አቅራቢዎች መካከል ከመከፋፈል ይልቅ በአንድ ኃላፊነት ነው።

ተንሳፋፊ እና የመረጋጋት ግብዓቶች - ከእርስዎ ፕሮጀክት የምንፈልገው
የኮንክሪት የክብደት ሽፋን "አንድ ውፍረት ለሁሉም ተስማሚ ነው" እምብዛም አይደለም. ትክክለኛው የCWC ሽፋን ያለው የቧንቧ ንድፍ በባህር ላይ በተሸፈነ አፈር፣ ሞገድ፣ የአቀማመጥ ዘዴ እና በሲሚንቶው ስር ባለው ፀረ-ዝገት ሽፋን ላይ የተመሰረተ ነው
ለመጥቀስ እና መሐንዲስ Octalየቧንቧ መስመር ኮንክሪት ክብደት ሽፋን (CWC)በትክክል፣ በተለምዶ ከዚህ በታች ያሉትን እቃዎች እናረጋግጣለን።

የኮንክሪት ክብደት ሽፋን ጥግግትበ{{0}ታችኛው የመረጋጋት ስሌቶች ላይ በቀጥታ ከሚቀየሩት ጥቂት መለኪያዎች ውስጥ አንዱ ነው። ገዢዎች ጥግግት እና ውፍረት በ RFQ ላይ አንድ ላይ መቆለፍ አለባቸው ስለዚህ ያቀረበው የተዘፈቀ ክብደት ከመጫኛ ዲዛይን ሃሳብ ጋር ይዛመዳል።

የ Octal Pipe's CWC Pipes ማጓጓዣ ቪዲዮን ለመመልከት ጠቅ ያድርጉ

Octal Pipe ጥብቅ የQA/QC ፕሮቶኮሎችን ትክክለኛነት እና አፈፃፀሙን ያረጋግጣልCWC የቧንቧ ሽፋንመተግበሪያዎች፡-

• የክብደት እና የመጨናነቅ ሙከራዎችየኮንክሪት ጥግግት እና የመጨመቂያ ጥንካሬ ለተንሳፋፊነት እና ለመሸከም የተወሰኑ ገደቦችን ማሟላቱን ያረጋግጡ{0}
• የማስያዣ ሙከራዎችበሲሚንቶው ንብርብር እና በፀረ-ዝገት ሽፋን መካከል ያለውን ጠንካራ ማጣበቂያ ያረጋግጡ።

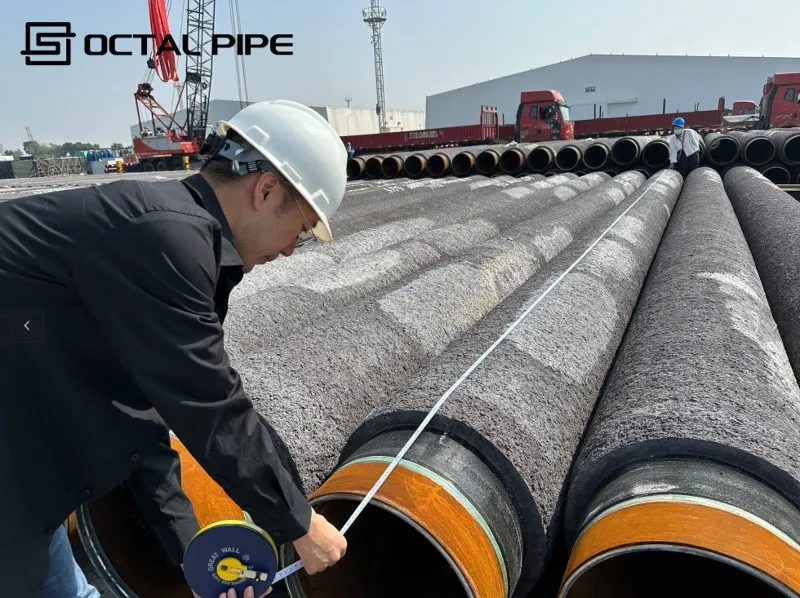

• ልኬት ቼኮችወጥነት ያለው ሽፋን ውፍረት እና አጠቃላይ ጂኦሜትሪ ከፕሮጀክት መቻቻል ጋር እንዲጣጣሙ ያረጋግጡ።
• የበዓል ማወቂያለሙሉ ጥበቃ በፀረ-{0}corrosion base layer ውስጥ ያሉ ማናቸውንም ጉድለቶች ወይም ክፍተቶችን መለየት እና ማስተካከል።
• የፍላጎት ማስመሰልበውሃ ውስጥ ባሉ አካባቢዎች ውስጥ የመነሳት እና የመረጋጋት መቋቋምን ለማረጋገጥ እውነተኛ{0}የአለም ሁኔታዎችን አስመስለው።

Octal Pipe's CWC ጥቅም የሚገኘው ከምን ነው።በሱቁ ወለል ላይ ቁጥጥር ይደረግበታል{{0}የተለመደውን የባህር ማዶ CWC ችግሮችን የሚከላከሉ ደረጃዎች (የክብደት ልዩነት፣ የጠርዝ ስፓልት፣ ከጭነት በኋላ መሰንጠቅ፣ እና ማለቂያ{1}የሽግግር መጎዳት ብየዳውን የሚቀንስ)።

የክብደት ግንባታ{0}እንደ ስርዓት ቁጥጥር የሚደረግበት (እፍጋት + ውፍረት + ማጠናከሪያ)፦በፋብሪካው ውስጥ, ድፍን እና ውፍረቱ ከመረጋጋት ዓላማ ጋር እንዲጣጣሙ እና ማጠናከሪያው በአካባቢው ደካማ ዞኖችን ለማስወገድ ነው የሚተዳደረው. ኦክታል ፓይፕ በሚጫንበት ጊዜ እንደገና እንዲፈትሹ የሚያስገድድ የ"ተመሳሳይ ዝርዝር፣ የተለያየ ክብደት በአንድ ሜትር" የሚቀንስበት መንገድ በዚህ መንገድ ነው።(Density/ውፍረት መዝገቦች በPO/ITP ውስጥ ሲገለጹ ሊቀርቡ ይችላሉ።)

ኮንክሪት ከመተግበሩ በፊት የበይነገጽ ተግሣጽ፡-ብዙ ውድቀቶች የሚጀምሩት በመገናኛው ላይ እንጂ በሲሚንቶው ውስጥ አይደለም. ኦክታል ፓይፕ ከኮንክሪት አቀማመጥ በፊት{1}የሽፋን ማረጋገጫ እና የገጽታ ሁኔታን ይቆጣጠራል፣ስለዚህ የኮንክሪት ንብርብር በኋላ ላይ እንደ ሸክሞች ወይም ጉድጓዶች ከማንሳት ይልቅ በትክክል ይያያዛል።

ለመገጣጠም እውነታ (የፋብሪካ መልክ ብቻ ሳይሆን) የተሰሩ ሽግግሮች መጨረሻ።ከፍተኛው{0}የዋጋ መዘግየቶች ብዙውን ጊዜ የሚከሰቱት ከጫፍ{1}የተሰነጣጠቁ ጠርዞች፣የተቆራረጡ ሽግግሮች፣ወይም መቋረጦች ከመጋጠሚያ ጣቢያው ጋር የማይዛመዱ ናቸው። Octal Pipe ኮንክሪት የሚቆጣጠረው{3}የነጻ ጫፍ ርዝመት እና የሽግግር መገለጫው በጣም የሚመጥን{4}ወደላይ፣ ክላምፕስ እና የመስክ መገጣጠሚያ ሽፋን ስራ በጠርዙ ላይ ኮንክሪት ሳይሰበር ሊቀጥል ይችላል።(መቁረጥን ጨርስ እና መገለጫ በPO/ITP።)

በትራንስፖርት ጉዳት ዙሪያ የተነደፉ የማከም እና የማስተናገድ መቆጣጠሪያዎች፡-CWC ብዙውን ጊዜ በመላክ ላይ ጥሩ ሆኖ ይታያል እና በጓሮ እንቅስቃሴዎች፣ በጭነት መኪና ወይም ወደብ በሚነሳበት ጊዜ አይሳካም። Octal Pipe የማከሚያ ሁኔታዎችን ያስተዳድራል እና የአያያዝ ዲሲፕሊንን (የማንሳት ነጥቦችን፣ የመቆለል ደንቦችን፣ የጠርዝ/የመጨረሻ ጥበቃን) ማይክሮ{1}ስንጥቅ እና የጠርዝ ስፒሊንትን ለመቀነስ ይህ ካልሆነ የጣቢያ ጥገናዎችን እና ተቀባይነት መዘግየቶችን ይፈጥራል።

አሁን ያነጋግሩ

የሚጠየቁ ጥያቄዎች



ጥ{0}} በባህር ዳርቻ ቧንቧዎች ላይ የኮንክሪት የክብደት ሽፋን ለምን ይጠቀማል?

A: የኮንክሪት ክብደት ሽፋንይጨምራልአሉታዊ ተንሳፋፊነትእና ይሻሻላል{{0}ከታች መረጋጋት ላይ, የቧንቧ መስመር ከሞገድ እና ሞገዶች የሚነሳውን ለመቋቋም እና በባህር ላይ ተረጋግቶ እንዲቆይ ይረዳል.

ጥ{0}} የCWC ውፍረት እና ውፍረት እንዴት ይመርጣሉ?

A:የተመረጡት በዒላማው መሰረት ነው።የተዘፈቀ ክብደት, የመረጋጋት መስፈርት, የውሃ ጥልቀት / የአሁን, የላይ ዘዴ እና የሽፋን ስርዓት (FBE / 3LPE / 3LPP), ስለዚህ መስመሩ ያለምንም አላስፈላጊ ወጪ የመረጋጋት ህዳጎችን ያሟላል.

Q3:CWC ከ 3LPE/FBE በላይ መተግበር እና አሁንም በቦታው ላይ ብየዳን መፍቀድ ይቻላል?

A:አዎ -የኦክታል ፓይፕ CWC በላይ ያቀርባል3LPE/FBE/3LPPጋርቁጥጥር የሚደረግበት ኮንክሪት{0}የነጻ ጫፎች እና የሽፋን መቆራረጦች, ስለዚህ የግርዶሽ ብየዳ እና የመስክ መገጣጠሚያ ሽፋን ኮንክሪት ሳይቆራረጥ በንጽህና ሊሠራ ይችላል.

የምስክር ወረቀቶች



የ CE የምስክር ወረቀት

የ ISO 9001 የምስክር ወረቀት

API Q1 የምስክር ወረቀት

የ ABS የምስክር ወረቀት

የAP-5L የምስክር ወረቀት

API-5CT የምስክር ወረቀት



መደበኛ፡ISO 21809-5

የቧንቧ ክልል;6″ – 48″ (እስከ 60 ″ አማራጭ)

የሽፋን ውፍረት;25 - 150 ሚ.ሜ

የኮንክሪት እፍጋት፡3040 - 3500 ኪ.ግ/ሜ

ማጠናከሪያ፡የብረት ሜሽ ፣ ፋይበር ፣ ተጨማሪዎች

መተግበሪያዎች፡-የባህር ሰርጓጅ ቧንቧዎች፣ የባህር ሰርጓጅ መስመሮች፣ ረግረጋማ ቦታዎች፣ ወንዞች
